Задача 5-6-5-20

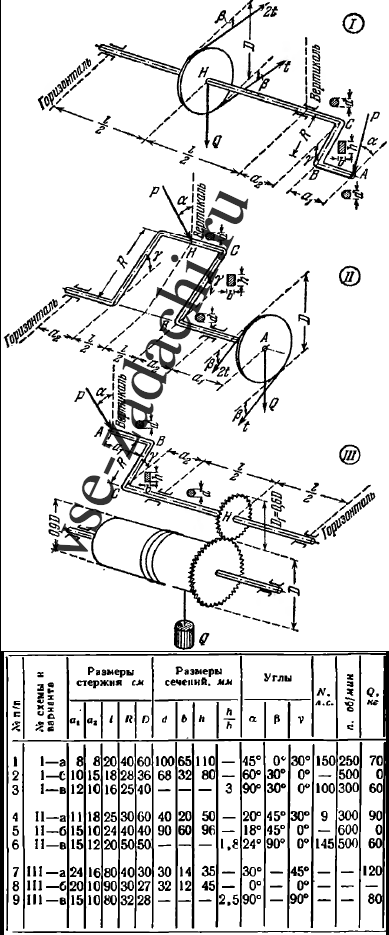

Для каждого из участков коленчатого стержня АВСН (см. рисунок) построить эпюры продольной силы, крутящего и изгибающих моментов и, используя теорию наибольших касательных напряжений, рассмотреть один из следующих вариантов решения задачи:

а) найти наибольшее расчетное напряжение;

б) установить наибольшую допускаемую величину веса груза Q или мощности Ν;

в) определить размеры круглого и прямоугольного сечений стержня.

Касательные напряжения от поперечных сил во внимание не принимать. Основное допускаемое напряжение [σ] = 800 кг/см².

Необходимые для расчета данные приведены в таблице.
