Задача 5-2-8-17

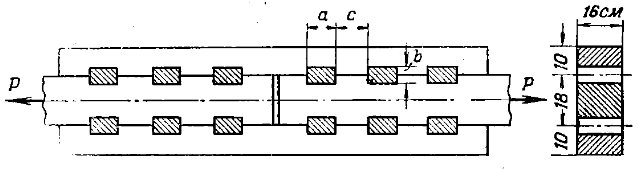

Два сосновых бруса, соединенных двумя накладками с дубовыми шпонками, растягиваются силами P = 8 т. Стягивающие болты на рисунке не показаны. Определить: а) размеры а и b шпонки, б) расстояние между шпонками c. Проверить прочность сосновых брусьев и накладок. Принять допускаемые напряжения на растяжение сосны вдоль волокон [σ]_р = 100 кг/см², на скалывание сосны вдоль волокон [τ]₉₀ = 8 кг/см², на смятие сосны в торец [σ_см]₉₀ = 110 кг/см², на смятие дуба поперек волокон [σ_см]₀ = 30 кг/см², на скалывание дуба поперек волокон [τ]₀ = 10 кг/см².
