Задача 5-2-8-10

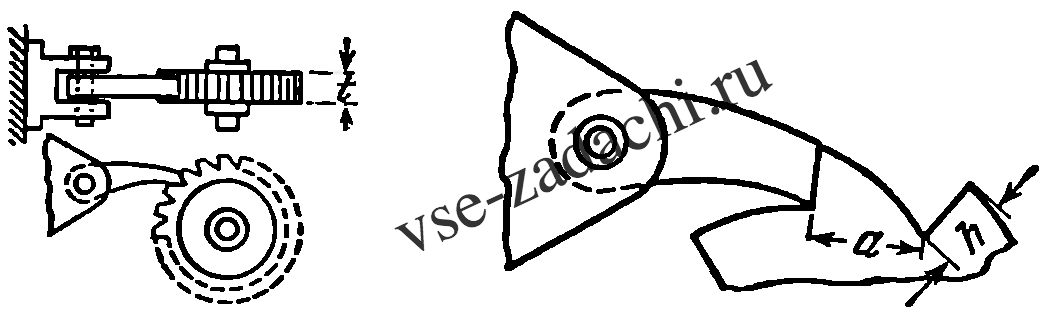

Проверить прочность зубьев храпового колеса па срез и смятие, если нормальное давление на зуб в момент торможении P = 3200 кг. Размеры зуба (см. рисунок): ширина основания a = 24 мм, толщина t = 20 мм, высота зуба h =16 мм.

Определить также необходимый диаметр болта, на который опирается собачка, из условия прочности на срез и смятие. Допускаемые напряжения принять: на срез [τ] = 700 кг/см², на смятие [σ] = 1200 кг/см².
