Задача 5-2-4-3

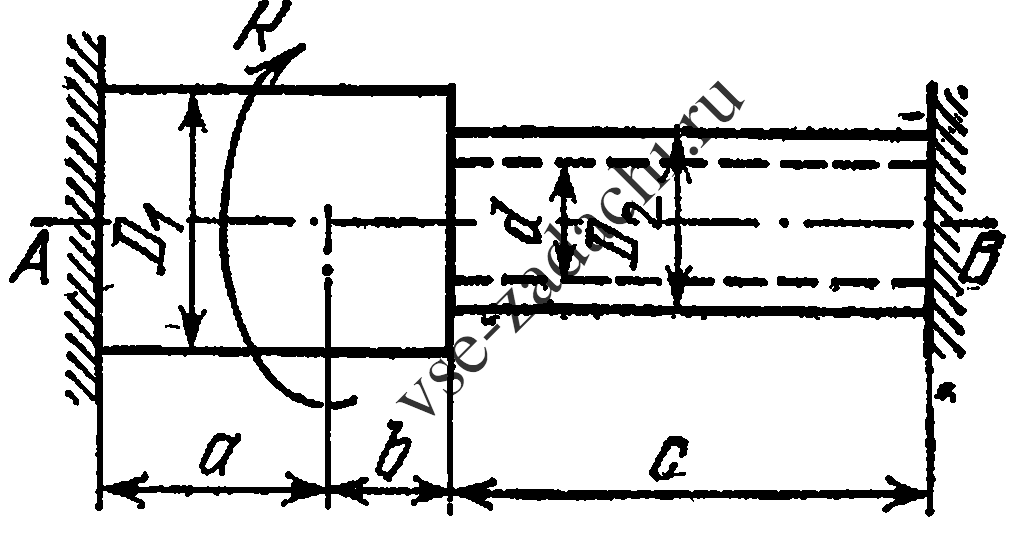

Торцы вала АВ жестко заделаны в неподвижные стенки. Диаметр толстой части вала D₁ = 20 см. Тонкая часть имеет диаметр D₂ = 15 см и ослаблена продольным каналом диаметром d = 12 см. Построить эпюры крутящих моментов и углов поворота по длине вала, считая K = 150 кН × м, a = 0,4 м, b = 0,2 м, c = 0,8 м. Проверить вал на прочность и на жесткость при допускаемом напряжении [τ] = 60 Мпа и допускаемом угле закручивания [φ’]=0,6° на 1 метр. Модуль сдвига G = 8 × 10⁴ МПа.
