Задача 5-2-4-15

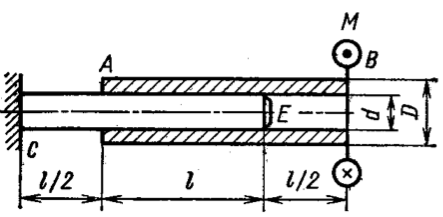

Бронзовая трубка АВ (рис.) насажена на стальной стержень CE с некоторым натягом. Определить наименьшее значение момента M, который нужно приложить к трубке, чтобы провернуть ее относительно стержня. Построить эпюры внутренних моментов и углов поворота, возникающих при этом в стержне и трубке. Считать, что давление по поверхности контакта распределено равномерно и равно p = 2,5 МПа, коэффициент трения f. Дано: d = 10 мм; D = 12,5 мм; l = 100 мм; f = 0,2; G_стали = 8 × 10⁴ МПа; G_бронзы = 4 × 10⁴ МПа.
