Задача 5-2-2-62

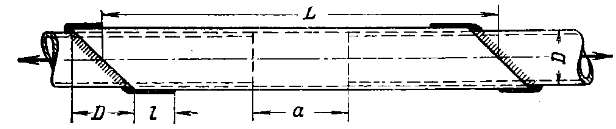

Поврежденную трубу из хромансиля 30ХГСА сечением 40 × 37 мм, работающую на растяжение, требуется соединить трубчатой муфтой на сварке. Произвести расчет соединения, приняв предел прочности материала трубы σ_в = 120 кг/мм²; муфты σ_в = 70 кг/мм², шва на растяжение [σ]_э = 100 кг/мм², шва на срез [τ]_э = 80 кг/мм². Учесть снижение прочности материала в зоне отжига на 5 %. Шов расположить под углом 45° к оси трубы. Недостающую прочность шва восполнить прорезными швами.
