Задача 5-2-2-23

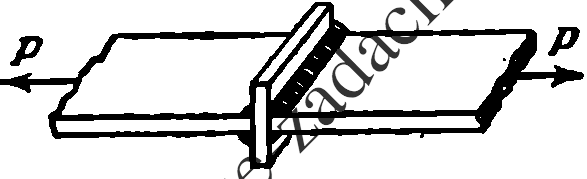

Сварной стык стальной полосы сечением 80 × 8 мм² осуществлен крестообразным соединением с помощью прокладки, приваренной к полосе четырьмя торцевыми швами, как показано на рисунке. Определить величину напряжений в сечении швов, если катет шва t = 10 мм, а растягивающие напряжения в сечении полосы σ = 1500 кг/см². Учесть ослабление шва вследствие непровара на концах.
