Задача 5-2-2-11

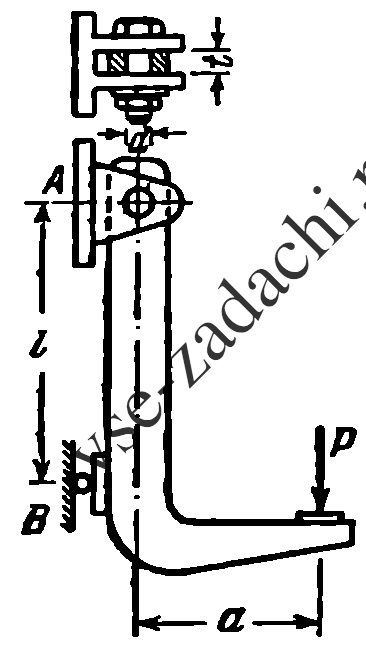

Коленчатый рычаг, нагруженный силою P = 12 т, поддерживается стальным шарнирным болтом в точке A и роликовой опорой в точке B (см. рисунок). При допускаемых напряжениях на срез и смятие стали [τ] = 1200 кг/см² и [σ_с] = 2500 кг/см² определить необходимый диаметр болта, если расстояние между опорами рычага l = 75 см, размер a = 50 см, а толщина t = 3 см.

Указание. Давление, передающееся на болт, определить как полную реакцию в точке A из условия равновесия рычага.
