Задача 5-2-5-22

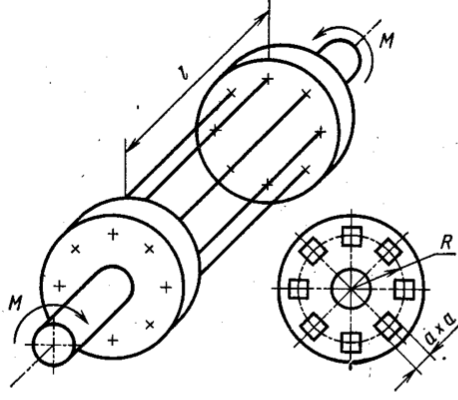

Два весьма жестких диска связаны между собой с помощью восьми одинаковых стальных стержней квадратного поперечного сечения (рис.). Определить коэффициент запаса по теории начала текучести Хубера—Мизеса при взаимном повороте дисков в своей плоскости на угол φ = 8°. Дано: E = 2 × 10⁵ МПа; μ = 0,25; R = 25 мм; l = 200 мм; a = 6 мм; σ_т.р = σ_т.с = 800 МПа. Считать, что стержни вставлены в диски без зазоров.
