Задача 5-2-5-12

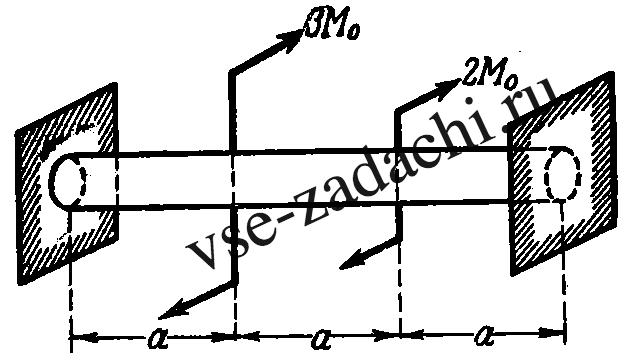

Определить по способу допускаемых нагрузок безопасную величину M₀ для стержня сплошного круглого поперечного сечения диаметром d = 7 см, защемленного обоими концами и нагруженного, как указано на рисунке, если предел текучести материала стержня равен τ_т = 2500 кг/см² и коэффициент запаса принят равным k = 2. Применить четвертую теорию прочности.

Указание. Соотношение между пределами текучести по касательным и нормальным напряжениям определяется из тех же соображении, что и соотношение между допускаемыми напряжениями.
