Задача 5-2-3-92

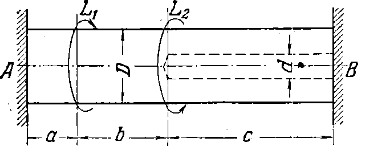

Диаметр вала D = 20 см. Правый конец вала ослаблен продольным сверлением диаметром d = 12 см. Построить эпюры крутящих моментов и углов закручивания по длине вала, если L₁ = 5 т × м, L₂ = 15 т × м, a = 20 см, b = 40 см, c = 80 см. Произвести поверку вала на прочность и жесткость при [τ] = 600 кг/см², [ϑ] = 0,6° на погонный метр, модуль сдвига G = 0,7 × 10⁶ кг/см².
