Задача 5-2-3-89

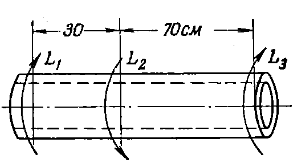

Полый вал с отношением диаметров α = d/D = 0,6 скручивается моментами L₁ = 80 кг × м, L₂ = 120 кг × м, L₃ = 40 кг × м. Определить размеры поперечного сечения вала по условиям прочности и жесткости, построить эпюры M_к, φ по длине вала и эпюру касательных напряжений τ в опасном сечении. Дано: [τ] = 300 кг/см³, [ϑ] = 0,25° на погонный метр, G = 0,8 × 10⁶ кг/см².
