Задача 5-2-3-86

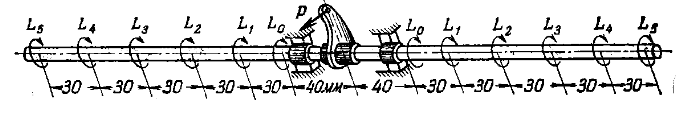

На трубчатый стальной лонжерон руля высоты самолета передаются от нервюр закручивающие моменты L₀ = 14160 кг × см, L₁ = 10320 кг × см, L₂ = 7120 кг × см, L₃ = 4880 кг × см, L₄ = 3280 кг × см и L₅ = 2000 кг × см. Вычислить момент, действующий на качалку, к которой крепится тяга управления рулем высоты. Построить эпюру крутящих моментов и подобрать размеры трубы, если отношение внутреннего диаметра трубы к наружному α = 0,92, а напряжения не должны превосходить 20 кг/мм². Определить угол поворота концевого сечения трубы относительно среднего сечения.
