Задача 5-2-3-73

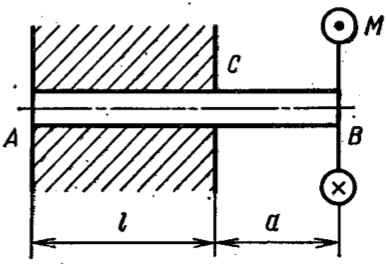

Стержень АВ круглого поперечного сечения закреплен в подшипнике АС, затяжка которого создает равномерно распределенный по длине l момент сил трения m, Н · м/м (рис.). Определить наименьшее значение внешнего момента M = M*, при котором стержень будет проворачиваться. Построить эпюры внутренних крутящих моментов M_к и углов поворота сечений φ при действии момента M = 3M*/4. Определить остаточные внутренние моменты и углы поворота после разгрузки. Жесткость стержня при кручении GI_к и длины l и a = l/2 считать известными.
