Задача 5-2-3-51

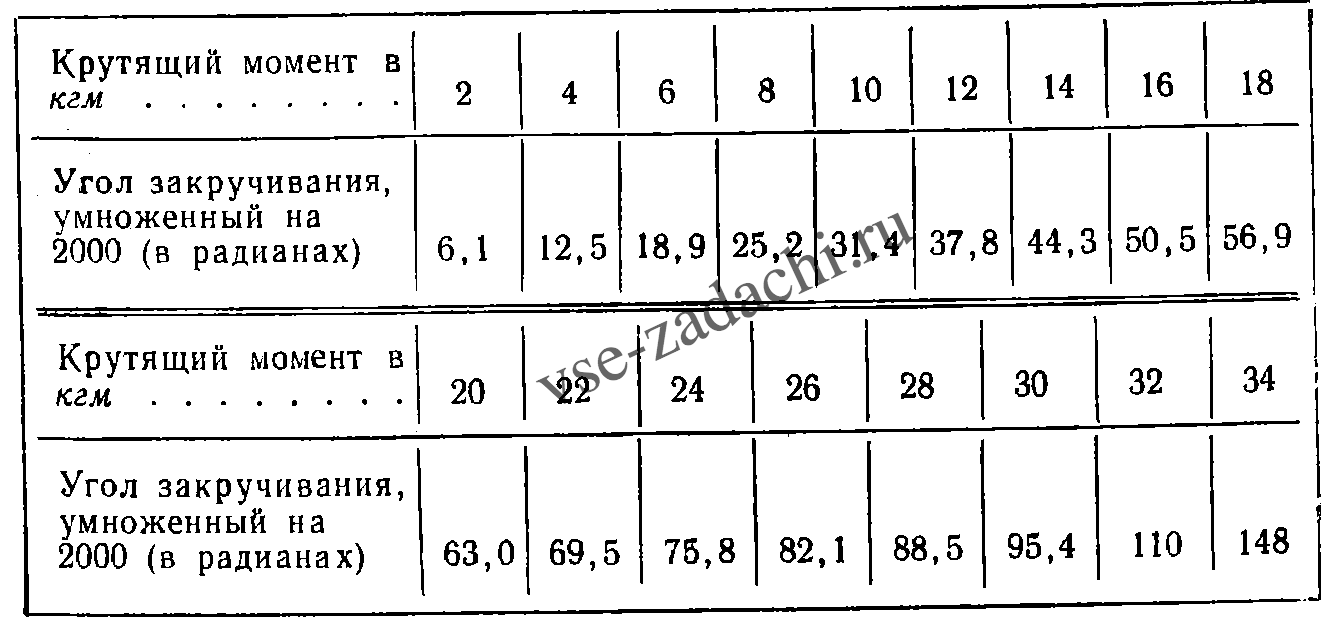

Стальной образец диаметром 20 мм при расчетной длине 200 мм испытывался на кручение. Результаты испытания даны в таблице.

Построить диаграмму касательных напряжений в зависимости от угла закручивания и определить модуль упругости при кручении. Найти величину предела пропорциональности для рассматриваемого случая.
