Задача 5-2-3-10

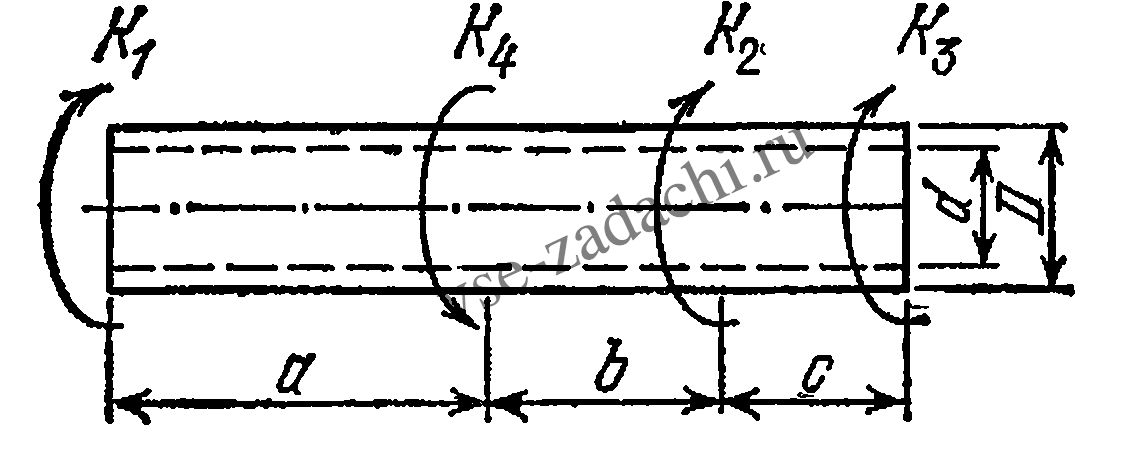

Полый вал с отношением диаметров (коэффициентом полости) α = d/D = 0,6 закручивается моментами K₁ = 0,8 кН × м, K₂ = 1,2 кН × м, K₃ = 0,4 кН × м и моментом K₄. Момент K₄ является уравновешивающим. Определить размеры поперечного сечения, удовлетворяющего условиям прочности и жесткости, построить эпюры крутящего момента M_к относительного угла закручивания вала φ’ и абсолютного угла φ поворота сечения подлине вала и эпюру касательных-напряжений т вдоль радиуса опасного сечения. Дано: [τ] = 30 МПа, [φ’] = 0,25° на 1 метр, модуль сдвига G = 8 × 10⁴ МПа. Неподвижное сечение вала выбрать по своему усмотрению. Длины участков вала a = 1,2 м, b = 0,8 м, c = 0,6 м.
