Задача 5-2-6-5

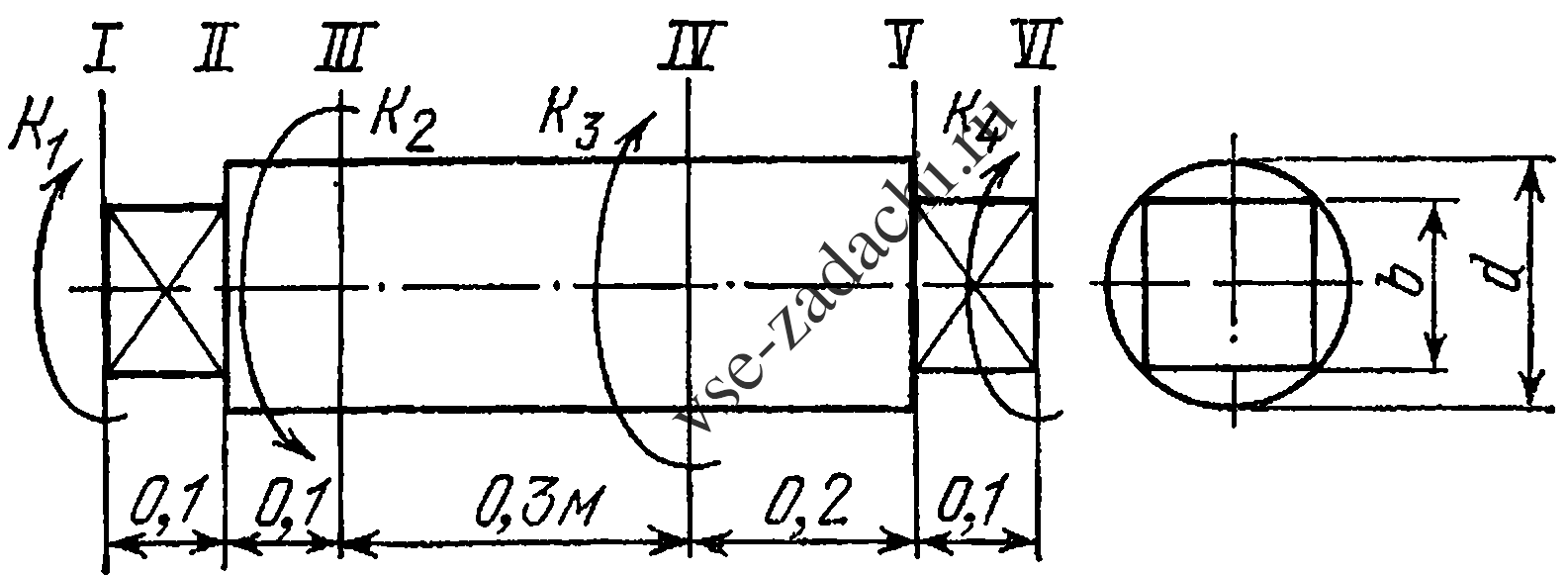

Сплошной круглый вал имеет концы квадратного сечения. Квадрат со стороной b вписан в окружность диаметра d, определяющего сечение средней части вала. Вал нагружен моментами K₁ = 0,4 кН × м, K₂ = 1,2 кН × м, K₃ = 0,5 кН × м, K₄ = 0,3 кН × м. Определить диаметр вала из условия прочности при [τ] = 50 МПа. Построить эпюры касательных напряжений для опасных сечений вала. Концентрацией напряжений пренебречь.
