Задача 5-2-6-36

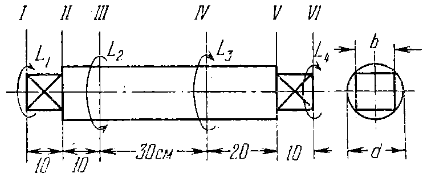

Сплошной круглый стальной вал имеет концы квадратного сечения (b = d/√2). К валу приложены моменты L₁ = 40 кг × м, L₂ = 120 кг × м, L₃ = 50 кг × м, L₄ = 30 кг × м. Определить диаметр вала из условия прочности при [τ] = 500 кг/см². Построить эпюры касательных напряжений для опасных сечений вала и эпюру углов закручивания φ.
