Задача 5-1-2-75

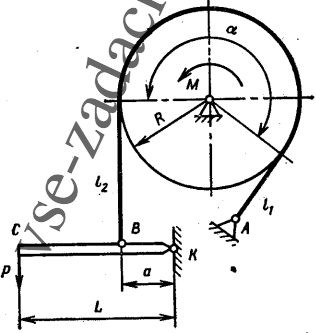

На рис. изображена схема тормозного устройства. Шкив радиусом R приводится во вращение моментом М. Тормозной момент создается силами лентой АВ и шкивом, возникающими при действии силы Р, приложенной к рычагу СК. Определить вес груза Р и перемещение δ точки С, необходимые для уравновешивания момента М. Угол охвата шкива лентой α, коэффициент трения ленты о шкив f. Дано: М = 500 Н × м; R = 0,2 м; L = 5a = 1 м; α = 230°; l₁ = R; l₂ = 2R; f = 0,2; ширина ленты b = 30 мм; толщина h = 1 мм. Рычаг КС считать жестким.
