Задача 5-1-2-72

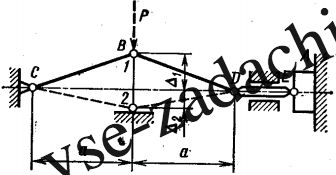

В зажимном приспособлении, изображенном на рис., усилие T, прижимающее плиту A к опоре, создается перемещением узла B из положения 1 в положение 2. Определить зависимость усилия T от Δ₁ и Δ₂ (Δ₁ ≪ a; Δ₂ ≪ a) и наибольшую силу P_max, необходимую для перемещения рычагов ВС и BD из верхнего положения в нижнее. Подсчитать максимальное напряжение, возникающее в рычагах. Материал рычагов и размеры считать известными. Податливостью стержня DE пренебречь. Жесткость рычагов ВС и BD равна EF.
