Задача 5-1-2-70

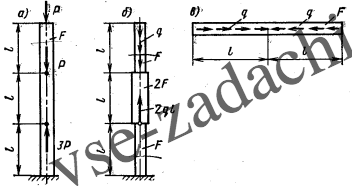

Для брусьев, изображенных на рис., построить эпюры нормальных сил, напряжений и перемещений (модуль упругости материала E). Определить для каждого бруса наибольшие напряжения, перемещения и коэффициенты запаса по текучести, если P = ql = 10 кН; F = 200 мм²; l = 200 мм; σ_т.р = σ_т.с = 200 МПа; Е = 10⁵ МПа.
