Задача 5-1-6-32

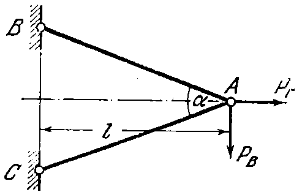

Вычислить теоретический вес (без учета веса соединительных элементов) двухстержневого кронштейна с симметрично рас-положенными стержнями, считая, что стержни выполнены из одинакового материала, для которого допускаемое напряжение на растяжение в два раза больше допускаемого напряжения на сжатие [σ]_р = 2 × [σ]_сж. Рассмотреть два случая:

а) к узлу приложена только горизонтальная сила P_г,

б) к узлу приложена только вертикальная сила P_в.

При каком значении угла α вес окажется наименьшим?

Удельный вес материала стержней γ.
