Задача 5-1-4-71

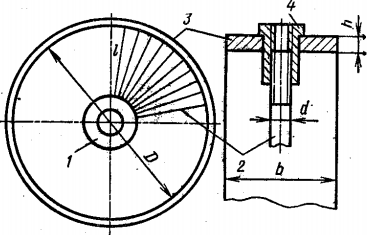

Стальной обод 3 соединен со втулкой 1 при помощи 72 стальных спиц 2 (рис.). При сборке ниппельными гайками 4 создается натяг Δ. Определить возникающие при этом напряжений в ободе колеса σ_о и спицах σ_с. Втулку колеса считать абсолютно жесткой, усилия в спицах одинаковыми. Под натягом Δ следует понимать перемещение торца спицы по отношению к торцу гайки после того, как все зазоры закрыты. Нагрузка на обод при большом числе спиц практически эквивалентна равномерно распределенной. Дано: D = 600 мм; b = 40 мм; h = 10 мм; d = 6 мм; l = 200 мм; Δ = 0,5 мм.
