Задача 5-1-7-33

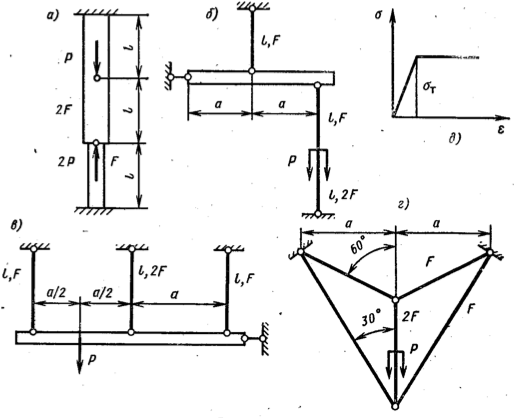

Для изображенных на рис. конструкций определить предельную нагрузку. Задачу решить не раскрывая статической неопределимости, с помощью анализа возможных схем исчерпания несущей способности. Материал стержней идеальный упруго-пластичный, одинаково сопротивляющийся растяжению и сжатию, характеристика его показана на рис. д. Нагружение систем простое.
