Задача 5-1-10-65

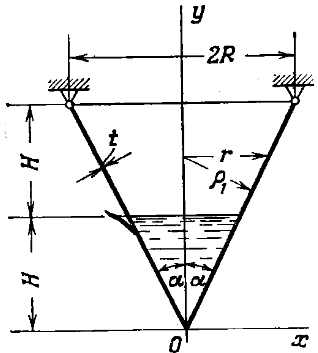

Конический резервуар высотой H = 10 м заполнен водой наполовину и шарнирно закреплен по верхнему краю. Толщина стенок резервуара t = 3 мм, угол при вершине конуса α = 30°. Построить эпюры главных напряжений вдоль образующей конуса, вычислить наибольшие напряжения и произвести поверку прочности сосуда по четвертой теории прочности при допускаемом напряжении [σ] = 400 кг/см².

Решить задачу при условии, что сосуд целиком заполнен водой, а толщина стенки t = 5 мм.
