Задача 5-11-4-3

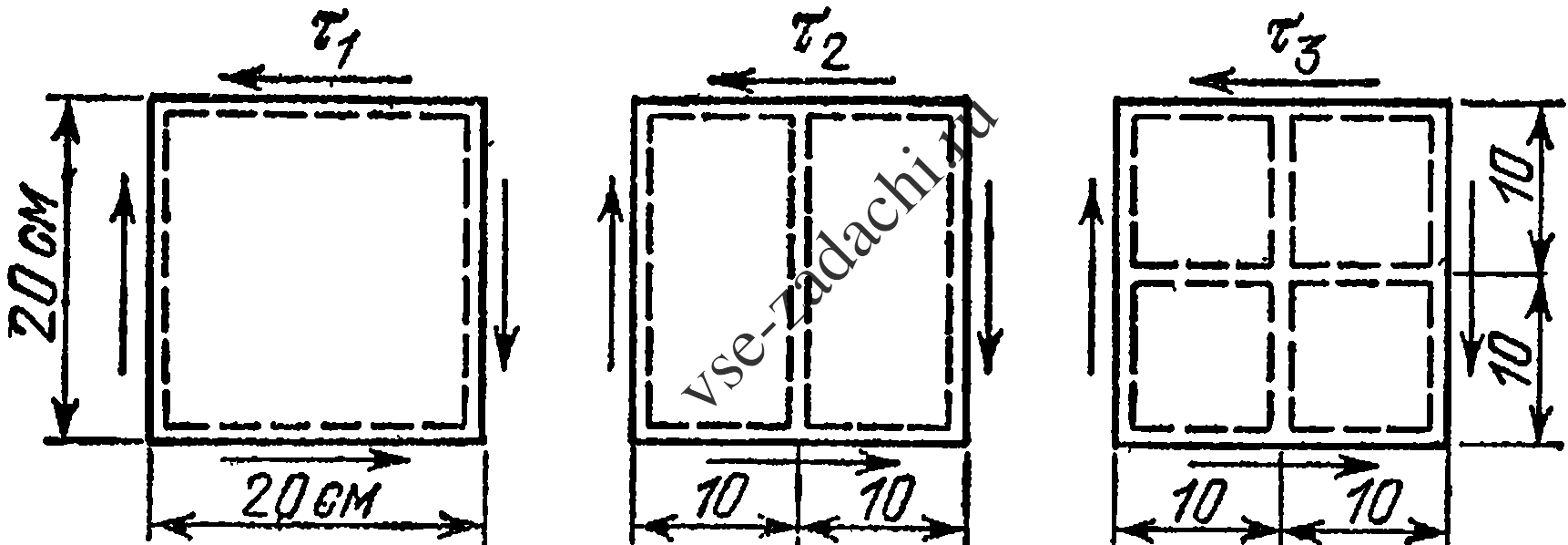

Квадратная пластинка шарнирно оперта по контуру и нагружена сдвигающими усилиями. Вычислить, во сколько раз увеличится критическое напряжение, если пластинку подкрепить посередине а) одним ребром, б) двумя перекрестными ребрами (см. рисунок).
