Задача 5-11-8-3

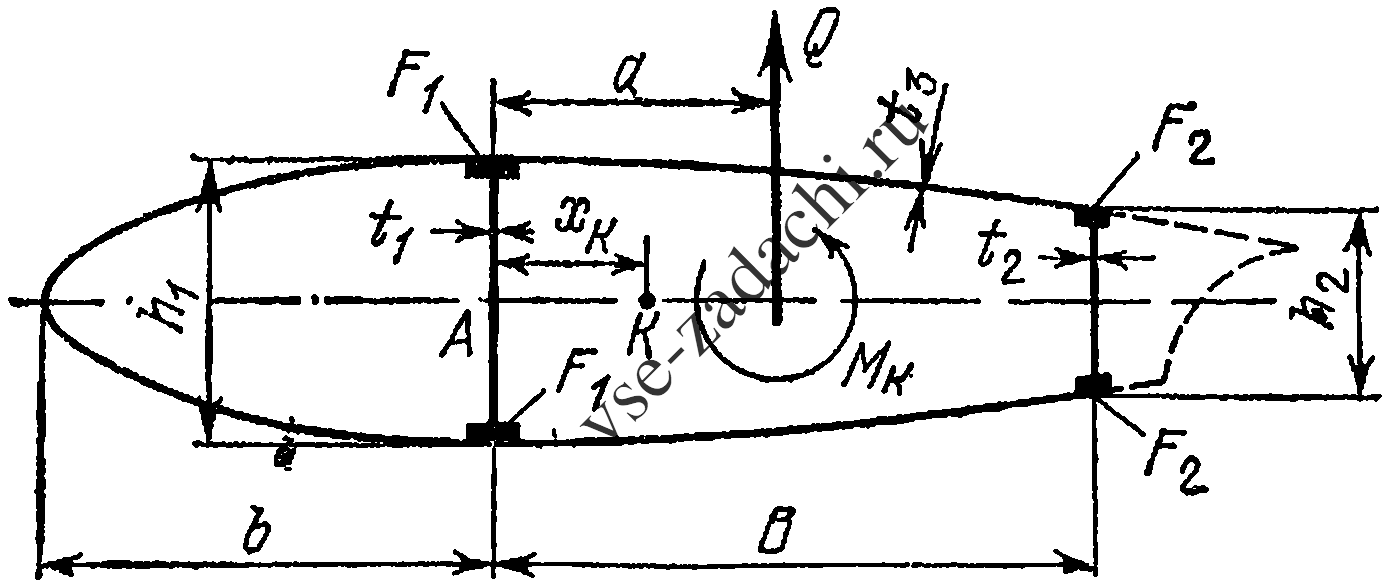

Определить приближенным способом касательные напряжения в обшивке и стенках лонжеронов двухлонжеронного крыла с учетом влияния непараллельности поясов лонжеронов, если в расчетном сечении действуют: вертикальная поперечная сила Q = 800 кН, крутящий момент M_к = 750 кН × м и изгибающий момент в вертикальной плоскости M_x = 7600 кН × м. Дано: B = 2,4 м, b = 1,6 м, a = 1 м, h₁ = 0,72 м, h₂ = 0,5 м, t₁ = 4 мм, t₂ = 3 мм, t₃ = 2,5 мм, F₁ = 60 см², F₂ = 35 см². Пояса лонжеронов выполнены из одинакового материала. Угол конусности переднего лонжерона γ₁ = 0,025, заднего γ₂ = 0,018. Носок профиля считать полуэллипсом, среднюю часть — трапецией, напряжениями в хвостовой части пренебречь. Принять, что обшивка и стенки лонжеронов нормальные напряжения не воспринимают.
