Задача 5-11-1-10

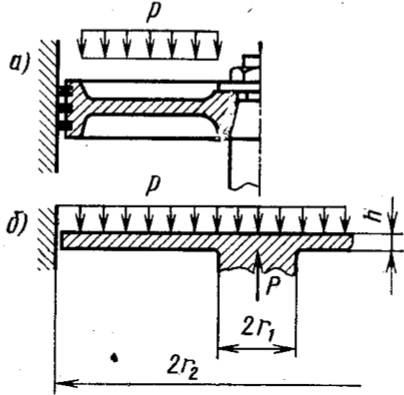

На рис. изображен эскиз (а) и расчетная схема (б) поршня воздуходувки. Построить эпюры внутренних изгибающих моментов, определить наибольшие эквивалентное напряжение по теории начала текучести Мора и прогиб. Шток считать абсолютно жестким, края поршня скользят без трения по поверхности цилиндра. Дано: r₂ = 200 мм; r₁ = 40 мм; h = 20 мм; p = 0,3 МПа; материал сталь; σ_т.р = σ_т.с.
