Задача 5-5-10-9

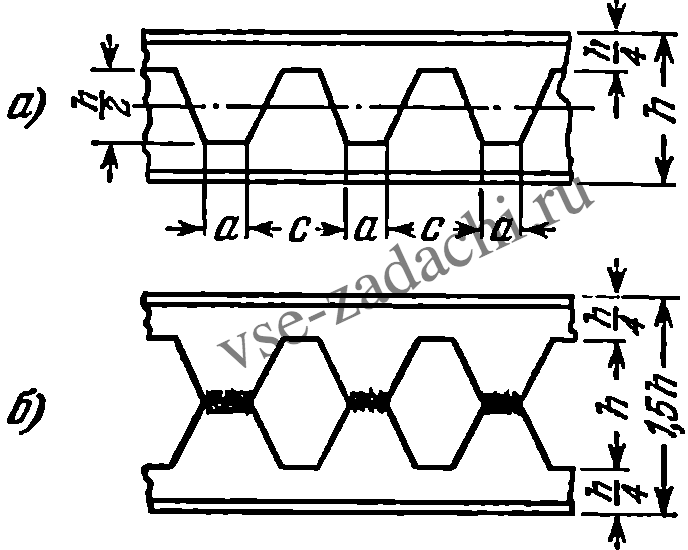

С целью увеличения грузоподъемности имеющихся иа строительстве двутавровых балок № 60 (h = 60 см) предложено разрезать каждую балку, как показано на рис. а, а затем сварить обе половины по рис. б. Выяснить, как можно будет изменить величину допускаемой нагрузки на балку (в %) после осуществления проекта (учесть ослабление балки вырезами), если a = h/4 = 15 см, c = 50 см.

Проверить также прочность сварных швов при допускаемом напряжении на срез [τ_э] = 920 кг/см², если Q_max = 20 т.
