Задача 5-4-4-28

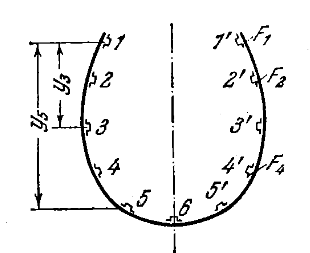

На участке выреза фюзеляжа поставлено симметрично относительно вертикальной оси 11 ребер (стрингеров). В поперечном сечении фюзеляжа стрингеры расположены на расстояниях: y₁ = 0, y₂ = 24 см, y₃ = 45 см, y₄ = 65 см, y₅ = 80 см, y₆ = 90 см. Стрингеры 1, 1’ и 6 имеют площадь сечения F₁ = 3 см², остальные F = 2 см². Построить эпюру касательных усилий q и вычислить ее ординаты от вертикальной силы Q = 5000 кг, пренебрегая влиянием обшивки.
