Задача 5-4-4-27

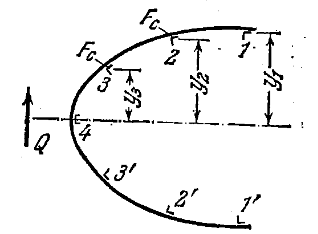

Носок крыла самолета имеет сечение, симметричное относительно горизонтальной оси. Стрингеры (ребра) имеют одинаковые площади сечений F_с = 4 см² и расположены на расстояниях y₁ = 14 см, y₂ = 13 см, y₃ = 8 см, y₄ = 0 от оси симметрии. Толщина обшивки t = 1,5 мм. Допускаемые напряжения материала: [σ] = 1600 кг/см², [τ] = 800 кг/см². Пренебрегая влиянием стенки на величину нормальных напряжений, определить наибольшие изгибающий момент M и поперечную силу Q, которые безопасно может выдержать носок при изгибе в вертикальной плоскости, и построить эпюру q.
