Задача 5-4-3-49

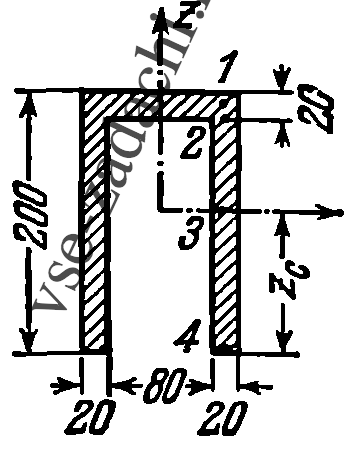

Балка П-образного профиля (размеры даны в мм) подвергается изгибу в вертикальной плоскости xz. В опасном сечении Q_max = 12 т, M_max = 5 тм. Определить величину наибольших нормальных и касательных напряжений, построить эпюры распределения касательных напряжений τ_z по высоте стенок и τ_y по ширине горизонтальной полки. Выяснить, в каких точках н по каким площадкам касательные напряжения будут наибольшими.
