Задача 5-4-3-30

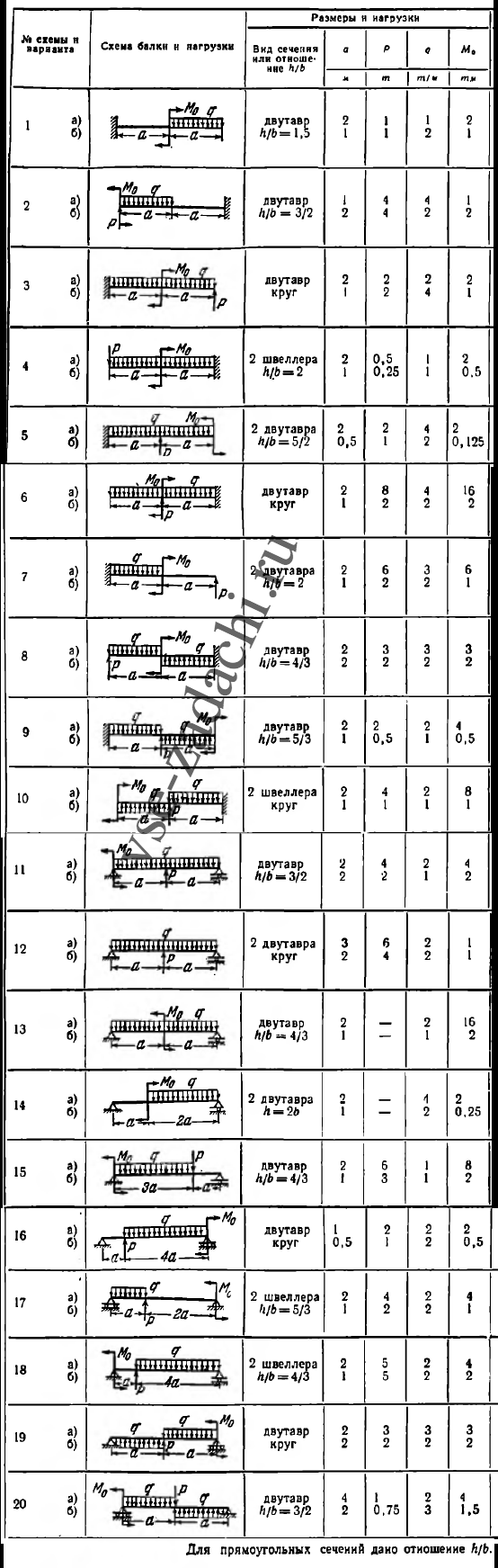

Для балок, схематически изображенных на рисунке (в таблице), при заданных продольных размерах и нагрузках построить эпюры поперечных сил и изгибающих моментов и подобрать сечение по наибольшему изгибающему моменту в одном из двух вариантов: а) прокатный профиль (сталь) и б) круглое или прямоугольное сечение (сосна) — при заданном отношении h/b. Допускаемые напряжения принять для стали [σ] = 1600 кг/см², для дерева [σ] = 120 кг/см².
