Задача 5-4-3-29

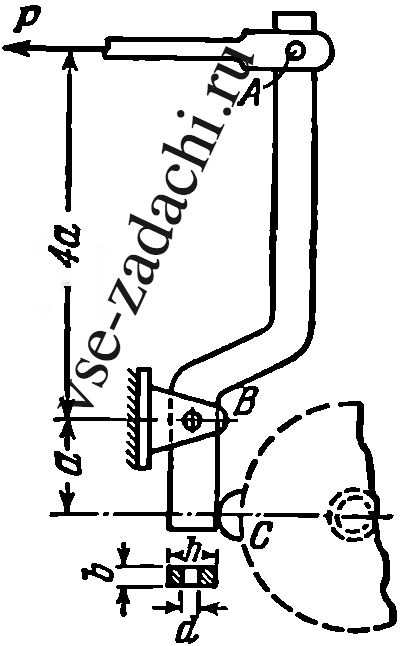

Тормозное устройство состоит из тяги и ломаного рычага АВС, свободно поворачивающегося вокруг шарнирного болта в точке B (см. рисунок). При торможении в тяге развивается усилие P =150 кг, вследствие чего тормозная колодка прижимается к колесу в точке C. Определить величину напряжений, возникающих в опасном сечении рычага, ослабленном болтовым отверстием, если короткое плечо рычага a = 0,25 м, сечение его — прямоугольник с размерами b = 2 см, h = 6 см, а диаметр болтового отверстия d = 30 мм.
