Задача 5-4-3-13

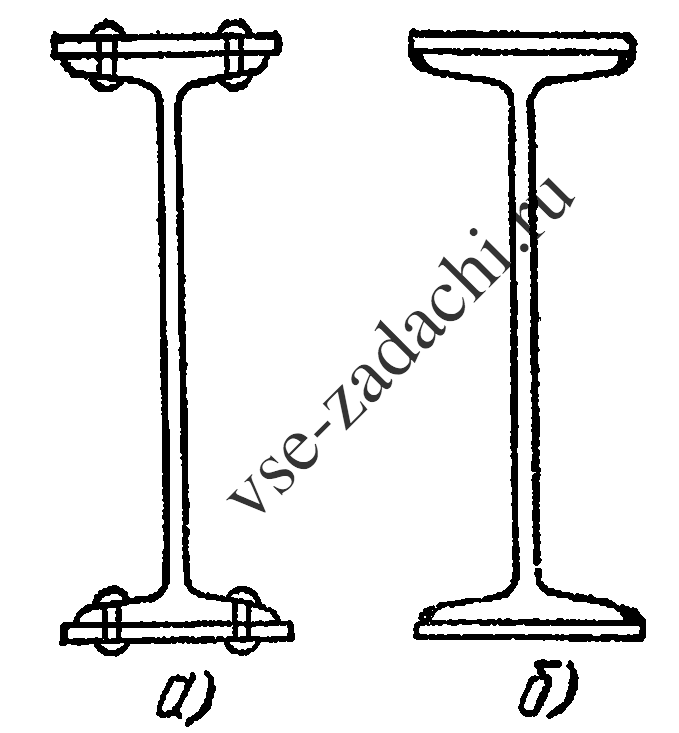

а) Двутавр № 60 усилен полосами B × δ = 200 × 10 мм, приклепанными к его полкам заклепками диаметром d = 2 см. Определить шаг e заклепок из условия равнопрочности балки и заклепок. Допускаемые напряжения: на растяжение и сжатие для полос [σ] = 130 МПа, на срез заклепок [τ] = 80 МПа, на смятие заклепок, полос и двутавра [σ_см] = 250 МПа. Поперечная сила Q в сечении балки равна 300 кН.

б) Заклепки заменены сварным швом. Определить толщину h шва. Допускаемое напряжение для материала наплава на сдвиг [τ] = 50 МПа.

в) Непрерывный шов заменен прерывистым. Определить шаг e прерывистого шва, если его толщина 5 мм, а длина 3 см.
