Задача 5-4-1-33

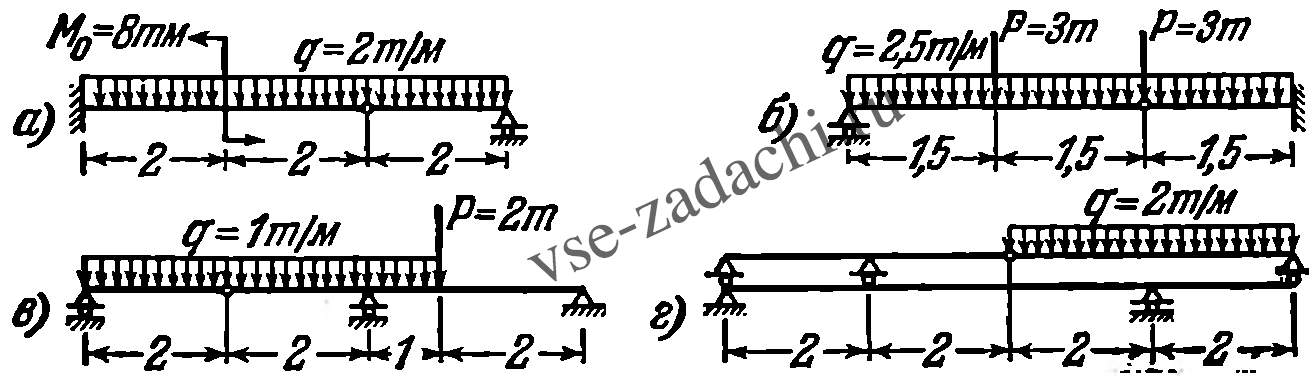

Построить эпюры Q и М для балок с шарнирами, схемы которых приведены на рисунке, и вычислить наибольшие по абсолютному значению величины поперечной силы и изгибающего момента.
Статус: Задача не решена
Предмет: Сопротивление материалов
Ответ: a) Q = 10 т; М = -8 тм; б) Q = -12 т; M = -15,2 тм; в) Q = -3 т; М = -4 тм; г) Q = 4 т, M = 8 тм.
