Задача 5-4-1-31

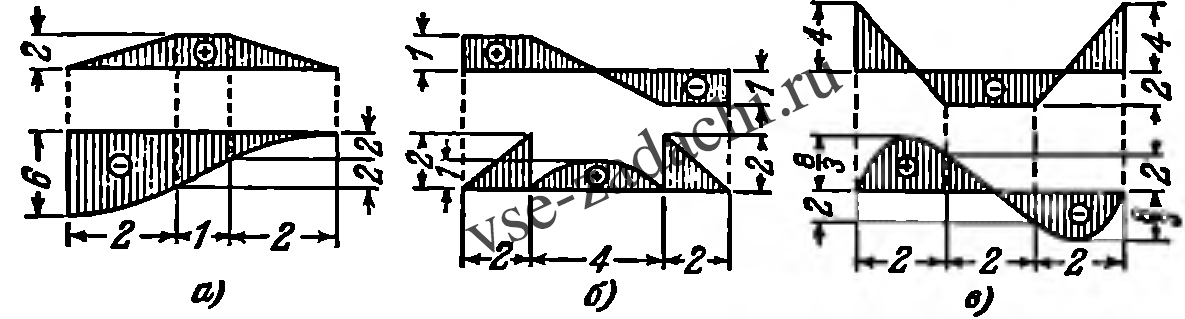

По заданным эпюрам поперечных сия и изгибающих моментов изобразить схемы закрепления и нагружения балок и определить величины приложенных к ним сил. Ординаты эпюр Q даны в тоннах, эпюр M — в тм, а длины — в метрах (см. рисунок). Криволинейные участки эпюр очерчены по квадратной параболе.
