Задача 5-8-2-17

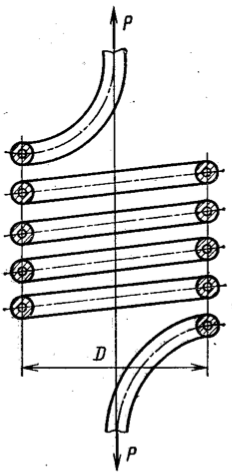

Определить коэффициент запаса по текучести змеевика — компенсатора (рис.), выполненного из толстостенного стального капилляра (трубки), передающего давление p = 200 МПа. Диаметр компенсатора D = 400 мм, размеры трубки: внешний диаметр d = 10 мм, внутренний диаметр d = 2 мм. Наибольшее усилие, растягивающее компенсатор, P = 200 Н. Материал трубки низколегированная конструкционная сталь, σ_т.р = σ_т.с = 450 МПа.
