Задача 1-2-3-7

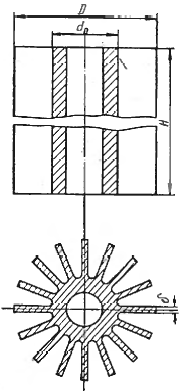

Размеры отопительного прибора (см. рис.): высота 0,8 м, наружный диаметр трубы 70 мм, диаметр ребер 200 мм, толщина ребра 2 мм. Общее число ребер равно 20. Теплопроводность ребра 45,3 Вт/(м · К). Температура поверхности трубы равна 70 ℃. Температура воздуха в помещении, где установлен прибор, 20 ℃.

Вычислить приведенный коэффициент теплоотдачи при отнесении его к поверхности основной трубы α_пр; при отнесении его ко всей наружной поверхности оребренной трубы α’_пр. Средний коэффициент теплоотдачи от поверхности ребер к воздуху рассчитать по критериальному уравнению для свободного движения воздуха у вертикальной стенки.
