Задача 1-10-1-68

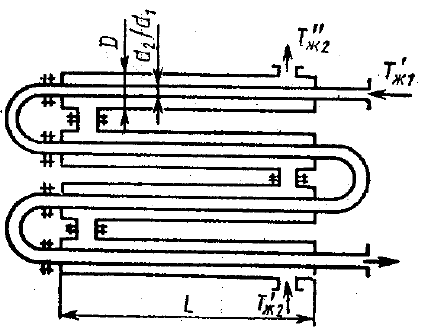

Определить поверхность нагрева и число секций водоводяного теплообменника (рис.) типа «труба в трубе». Греющая вода движется во внутренней стальной трубе [λ_ст = 45,4 Вт/(м × К)] диаметром d₂/d₁ = 35/32 мм и имеет температуру на входе T’_ж1 = 368 К. Расход греющей воды M₁ = 2130 кг/ч. Нагреваемая вода движется противотоком по кольцевому каналу между трубами и нагревается от T’_ж2 = 288 К до T’’_ж2 = 318 К. Внутренний диаметр внешней трубы D = 48 мм. Расход нагреваемой воды M₂ = 3200 кг/ч. Длина одной секции теплообменника l = 1,75 м. Потерями теплоты через внешнюю поверхность теплообменника пренебречь.
