Задача 6-6-2-9

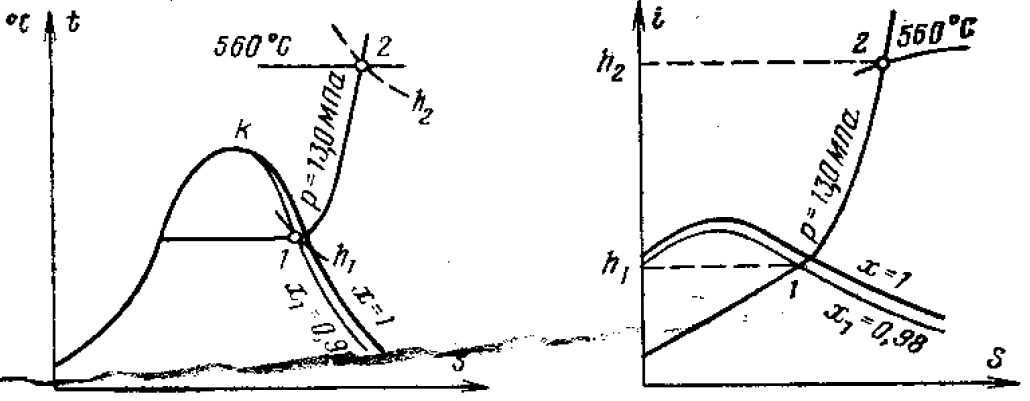

В пароперегреватель котельного агрегата поступает водяной пар в количестве 16 т/ч. Определить сообщаемое пару часовое количество теплоты Q, необходимое для перегрева пара до t = 560 ℃, если степень сухости пара перед входом в пароперегреватель x = 0,98, а абсолютное давление пара в пароперегревателе p = 13,0 МПа. Выразить Q в мегаваттах. Изобразить процесс в T, s- и h, s-диаграммах. Задачу решить, пользуясь таблицами.
