Задача 6-6-3-8

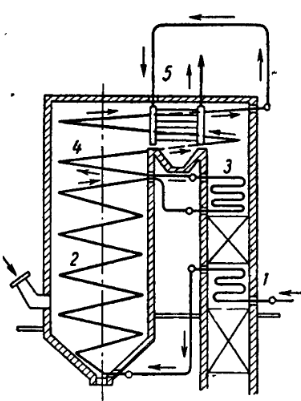

На рис. дана схема прямоточного котла высокого давления системы проф. Рамзина. Производительность котла 230 т/ч пара при давлении 9,8 МПа и температуре 500 ℃. Питательная вода поступает в змеевик 1 с температурой 185 ℃, подогревается в нем до 233 ℃ и направляется в змеевик 2, расположенный в топке. В этом змеевике вода подогревается до температуры насыщения и испаряется значительная ее часть, а конечная степень сухости пара доводится до 69 %.

Далее пароводяная смесь поступает в змеевик 3, в котором пар досушивается и перегревается до 340 ℃. Затем пар поступает в змеевик 4 и в пароперегреватель 5.

Определить количество теплоты, которое получает 1 кг рабочего тела в змеевиках 2 и 3.
