Задача 6-5-5-3

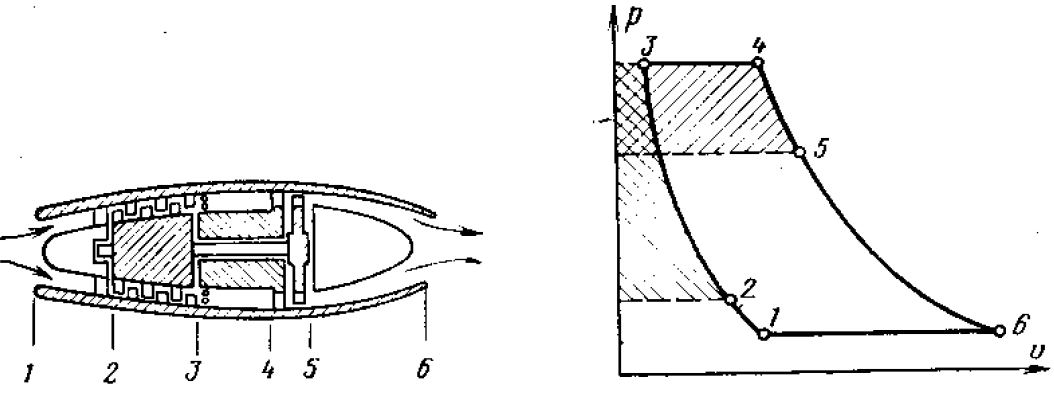

На рис. изображены схемы и цикл турбокомпрессорного реактивного двигателя, находящегося на самолете. Самолет летит со скоростью 850 км/ч при параметрах воздуха t = 0 ℃, p = 0,04 МПа. Известно, что степень увеличения давления в компрессоре β = p₃/p₂ = 8, а температура газов перед соплами турбины t₄ = 800 ℃.

Рассчитать параметры во всех характерных точках цикла, а также скорость газа на выходе из реактивного сопла двигателя.

Считать процессы сжатия обратимыми. Рабочее тело обладает свойствами воздуха, тепловые свойства его рассчитываются по молекулярно-кинетической теории.
