Задача 6-5-3-14
Известны следующие данные ГТУ со сгоранием топлива при p = const: начальные параметры воздуха t1 = 20 ℃, p1 = 0,1 МПа, степень повышения давления β = 8, температура газов перед турбиной t3 = 780 ℃, внутренние относительные к. п. д. турбины ηТ0i = 0,89 и компрессора ηК0i = 0,87, производительность компрессора D = 450 т/ч.
Определить параметры всех точек действительного цикла, действительные мощности турбины, компрессора и всей ГТУ, внутренний к. п. д. ГТУ. Считать, что рабочее тело обладает свойствами воздуха, учесть зависимость теплоемкости воздуха от температуры. Задачу решить с помощью таблиц приложения.
Статус: Задача не решена
Предмет: Техническая термодинамика

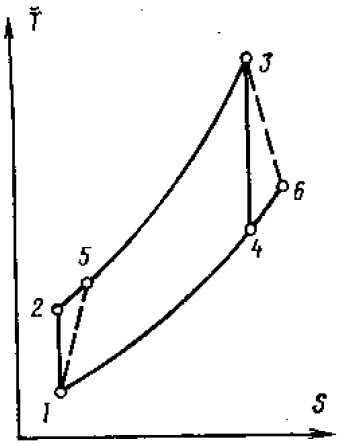

Ответ: h1 = 293,3 кДж/кг; p5 = 0,8 МПа; h5 = 568 кДж/кг; t5 = 290 ℃; p3 = 0,8 МПа; h3 = 1106,8 кДж/кг; h6 = 0,1 МПа; t6 = 673 кДж/кг; ie = 389 ℃ (индексы взяты в соответствии с рис. ); Действительная мощность компрессора NКд = 34,3 МВт, действительная мощность турбины NТд = 54,3 МВт, действительная мощность NГТУд = 20 МВт.
