Задача 6-5-1-16

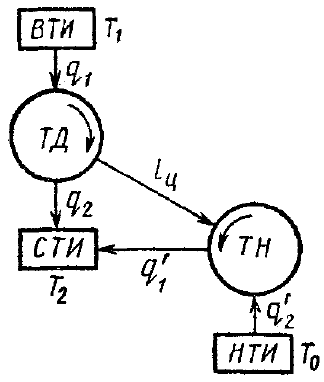

Для переноса некоторого количества теплоты от низшего теплового источника НТИ с температурой T₀ к среднему тепловому источнику СТИ с температурой T₂ применяется понижающий трансформатор (рис.). Для осуществления этого переноса тепловой двигатель ТД расходует некоторое количество теплоты высшего теплового источника ВТИ при температуре T₁ и совершает работу, используемую для привода теплового насоса ТН. Определить коэффициент преобразования понижающего трансформатора ψ в виде отношения подведенного количества теплоты q₁ + q’₂ к количеству теплоты q₁, затраченному высшим тепловым источником, и установить зависимость ψ от термического к. п. д. теплового двигателя и холодильного коэффициента теплового насоса.
