Задача 6-8-2-3

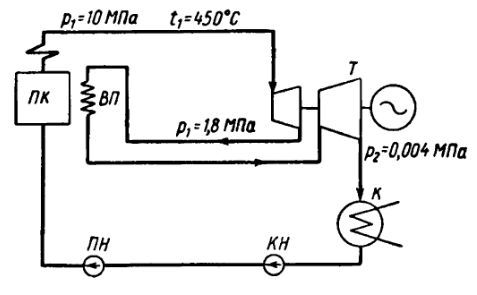

На рис. представлена схема паросиловой установки, в которой осуществлен вторичный перегрев пара до первоначальной температуры. В этой схеме: ПК — паровой котел; ВП — вторичный пароперегреватель; Т — турбина; К — конденсатор; КН —конденсационный насос; ПН — питательный насос. Начальные параметры пара: p₁ = 10 МПа, t₁ = 450 ℃; давление в конденсаторе p_к = 0,004 МПа. Внутренний относительный к. п. д. η_0i = 0,8. Вторично пар перегревается при давлении p’ = 1,8 МПа.

Определить уменьшение влажности пара на выходе его из турбины вследствие введения вторичного перегрева, удельные расходы теплоты при вторичном перегреве и без него и достигнутую экономию теплоты.
