Задача 6-8-1-26

Сравнить внутренние к. п. д. двух паротурбинных установок с атомными реакторами.

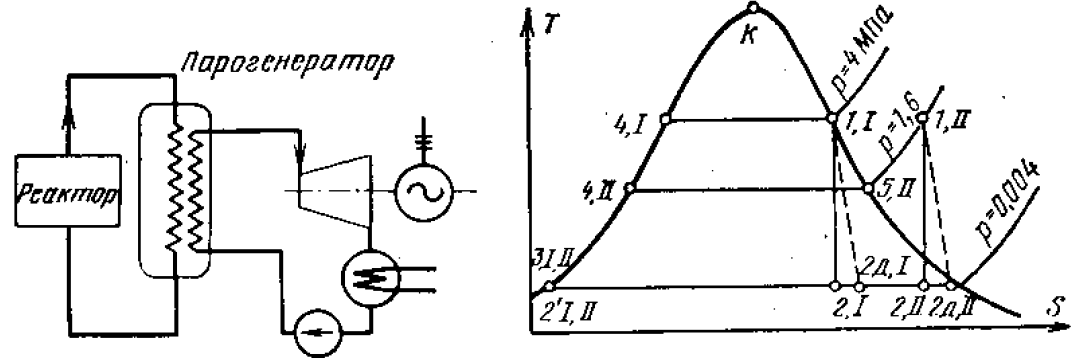

Обе установки работают по двухконтурной схеме (рис.). В первом контуре (атомного реактора) теплоносителем является вода.

В установке, выполненной по первому варианту, вода из первого контура направляется в парогенератор, во втором контуре которого образуется сухой насыщенный пар сдавлением p₁ = 4 МПа. Этот пар и подается в турбину.

В установке по второму варианту в парогенераторе образуется перегретый пар с параметрами p₁ = 1,6 МПа и t₁ = 250 ℃.

Давление в конденсаторе p₂ одинаково для обеих установок и равно 40 гПа, а внутренний относительный к. п. д. турбин η^Т_0i = 0,80.

Циклы, по которым работают установки, изображены на рис.
