Задача 6-8-1-12

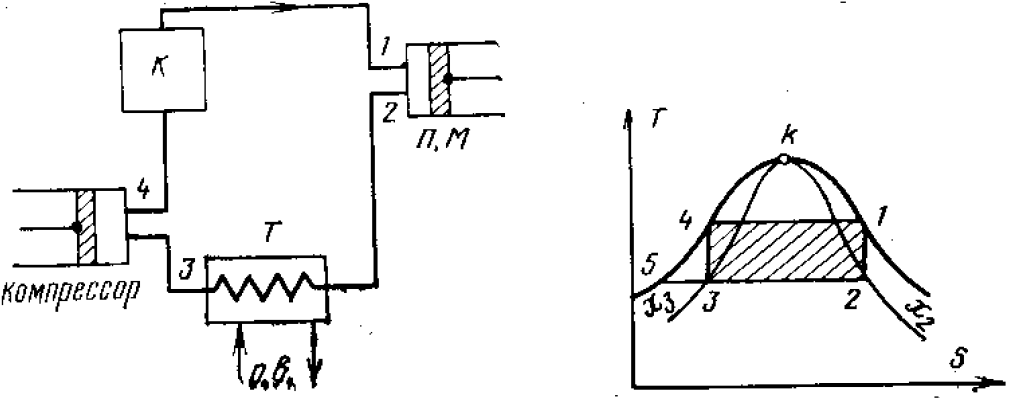

Рассчитать цикл Карно, который осуществляется насыщенным водяным паром. Установка работает по схеме рис.: сухой насыщенный пар при давлении p₁ = 2 МПа поступает в цилиндр паровой машины, где изоэнтропно расширяется до 0,1 МПа, после чего поступает в теплообменник; там влажный пар частично конденсируется до тех пор, пока его энтропия не становится равной энтропии жидкости в состоянии насыщения при p₁ = 2 МПа. Пароводяная смесь изоэнтропно сжимается компрессором до p₄ = p₁ и кипящая вода подается в котел, где она превращается снова в сухой насыщенный пар.

Определить параметры во всех точках цикла, термический к. п. д. цикла, полезную работу, теплоту q₁, подведенную в цикле, и q₂, отведенную к нижнему источнику.
