Задача 6-9-2-26

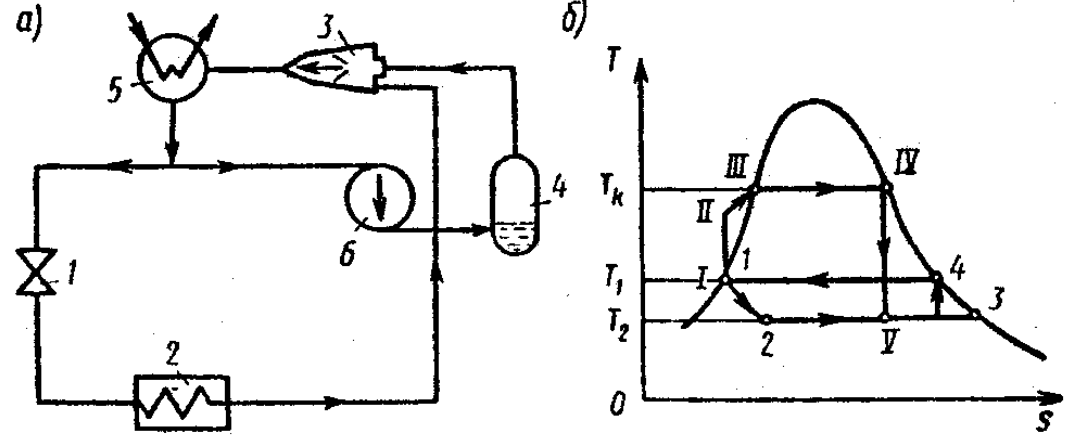

В пароэжекторной установке (рис. а), цикл Которой в координатах s, T изображен на рис. б, водяной пар, образовавшийся при расширении воды в редукционном вентиле 1 от давления p₁ до давления p₂, поступает в испаритель 2, размещенный в охлаждаемом объеме (на этой же диаграмме изображен цикл I–II–III–IV–V, совершаемый в контуре «котел–эжектор–конденсатор–котел», при этом: I-II — процесс повышения давления в насосе; II–III–IV — процесс подвода теплоты в котле по изобаре; IV–V — процесс расширения пара в эжекторе). Из испарителя 2 пар высокой степени сухости при давлении p₂ направляется в камеру парового эжектора, где смешивается с паром, поступающим из котла 4 при давлении p_к. Затем пар направляется в конденсатор 5, где он конденсируется и разделяется на два потока: одна часть конденсата направляется на вход редукционного вентиля, а другая в насос 6, подающий воду в котел. Чему равен коэффициент теплоиспользования установки, если известно, что давление в котле p_к = 1 МПа, в испарителе 1,2 кПа и перед вентилем 7,4 кПа. Известно также, что в эжектор 3 поступает 4 кг пара из котла и 7 кг пара из испарителя за каждую секунду.
