Задача 5-5-6-1

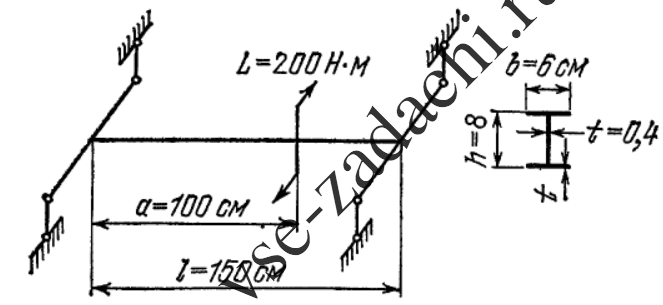

Построить эпюры углов закручивания φ, бимоментов B, крутящих моментов М̅ и М̿ свободного и стесненного кручения для стального стержня двутаврового сечения длины l = 150 см, нагруженного закручивающим сосредоточенным моментом. Концевые сечения стержня лишены возможности поворачиваться в своей плоскости, но имеют свободу депланации. Модули упругости E = 2,1 × 10⁵ МПа, G = 8 × 10⁴ МПа.
